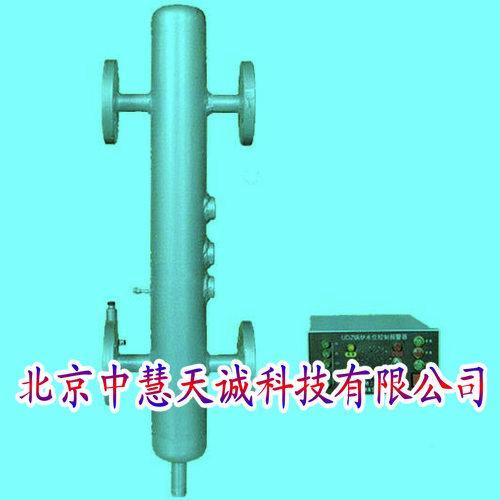

產品簡介: 36根線磁控式工業鍋爐水位顯示控制報警裝置主要用于工業鍋爐的運行保護。可進行水位模擬顯示及自動控制，高、低水位報警和低水位聯鎖保護停爐，同時還有“允許”或“不許”排污指示功能。當外接電接點壓力表時可進行過壓報警和連鎖保護。 工作原理： 該裝置包含傳感器部分，外套筒部分和顯示控制器三部分組成。 該裝置投入運行時，通過水位計與鍋爐筒體上汽水連管結合處連接三通，將鍋爐內水位引到外套筒內，時外套筒內磁鋼浮子隨鍋爐水位同步升降。該信號通過套筒外的傳感器，將水位信號變成電信號傳遞給顯示控制器，進行水位的模擬顯示和自動控制。 產品特點： 1.指示燈使用發光二極管比使用燈泡壽命長。 2.傳感器采用發光二極管模擬鍋爐水位并且和報警器控制箱水位顯示同步。 3.連線線位36根。 6.可根據用戶要求調節水泵控制范圍。 規格參數： 水位控制精度： 基本誤差＜3% 重復誤差＜2% 水位控制：（以200mm水位計為列其水位0位） “水位選擇”開關設置“±30”時水位控制范圍±30mm(即水位下降到-30mm是啟動水泵上水，升到30mm是停止上水） “水位選擇”開關置于“±50”時水位控制范圍為±50mm（即水位下降到-50mm時啟動水泵上水，升到50mm時停止上水） 報警水位： 高水位報警：+60mm 低水位報警：-60mm 低水位聯鎖保護性停爐水位：-80mm（鍋爐水位計） 工作溫度：0-55℃ 相對濕度：85% 傳感器工作壓力和溫度： 傳感器筒內壓力＜1.27MPa 溫度＜193℃ 傳感器筒內壓力＜2.45MPa 溫度＜220℃ 電源電壓：~220V、50Hz 工作電壓：DC12V 功率范圍：15w 工作狀態：連續 顯示范圍：±10mm每點亮一只發光二極管代表10mm左右水位。
|
